LE CIRCUIT ELECTRIQUE


Réalisons notre premier circuit électrique. Il nous faut :

une pile une ampoule du fil électrique


Super la lampe s'allume, mais tenir les fils à la main ce n'est vraiment pas très pratique. En classe nous disposons de pince crocodile, c'est déjà plus facile.

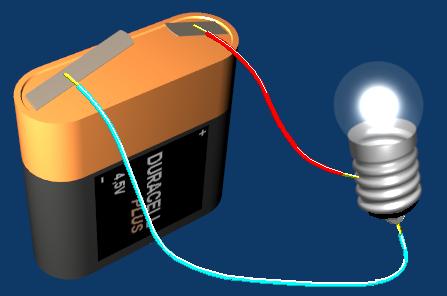

Observons notre montage :

Pour que la lampe s'allume, il faut créer une boucle fermée dans laquelle se trouve la pile et la lampe.

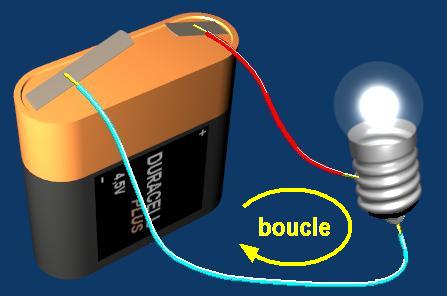

En partant de la pile, nous passons par le fil rouge, la lampe, le fil bleu et enfin nous revenons au point de départ, à la pile. Nous avons réalisé une boucle (que nous nommons aussi : circuit fermé). La pile est indispensable car c'est elle qui fournit l'énergie électrique. La lampe transforme l'énergie électrique en lumière.

Que se passe t'il si je débranche le fil rouge ?, le fil bleu ?
La boucle est-elle ouverte ?



Je retiens l'essentiel :

Pour fonctionner, un circuit électrique doit former une boucle fermée contenant :

  • un générateur (la pile),
  • un récepteur (la lampe), et
  • des matériaux conducteurs (les fils) pour les relier.
