L'interrupteur



1. Interrupteur ouvert ou fermé ?

C'est une question piège car c'est l'inverse d'un robinet d'eau.

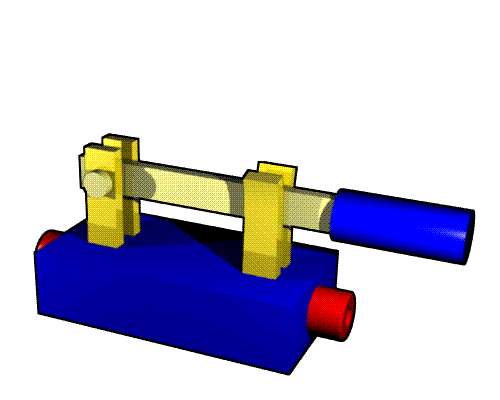

Interrupteur fermé

Le courant électrique peut passer d'une borne à l'autre en traversant les parties métalliques.

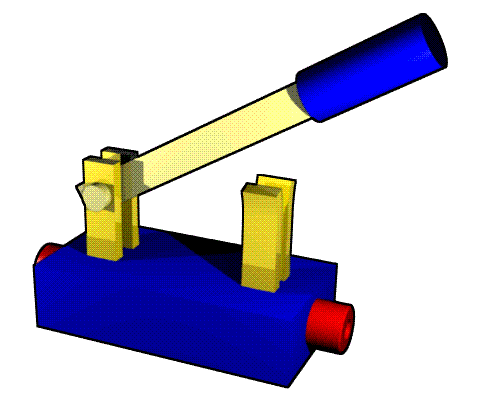

Interrupteur ouvert

L'air isolant sépare les parties métalliques. le courant ne peut plus circuler dans le circuit électrique.



2. Symbole de l'interrupteur

Sur le papier, l'électricien représente l'interrupteur de la façon suivante :

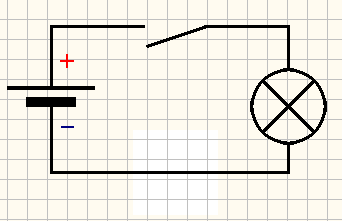

Exemple de schéma électrique comportant un interrupteur :
