LES SYMBOLES EN ELECTRICITÉ



1. Pourquoi utilisons nous des symboles ?

Pour communiquer, les êtres humains utilisent un langage.

Par exemple, lorsque je prononce le mot "avion", celui qui m'écoute imagine dans son esprit l'image ci-contre.


Prononcer le mot avion ne me prend que quelques secondes.
Dessiner l'avion est beaucoup plus long.


Pour communiquer, l'utilisation d'un langage permet un énorme gain de temps.


Il permet aussi d'éviter les erreurs (si je dessine mal).

En électricité nous utilisons également un langage pour communiquer. Celui-ci s'écrit en utilisant des symboles graphiques.


2. Découvrons les symboles utilisés en électricité
Ces symboles doivent être appris par coeur


Objets Noms Symboles

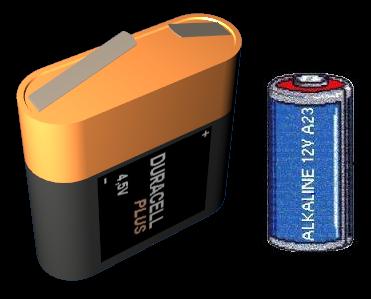

Pile
Lampe
Interrupteur
Moteur
électrique
Fil



3. Exercice corrigé

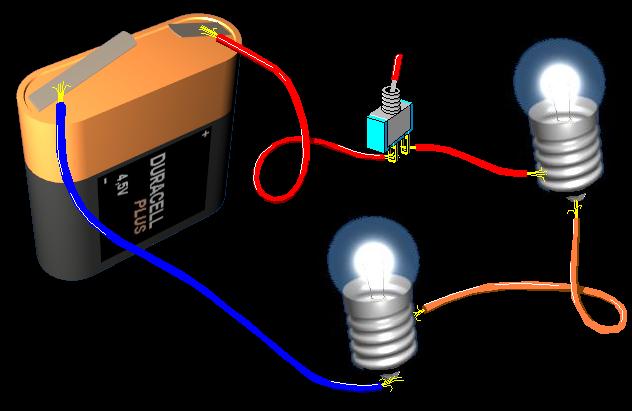

Je transforme l'image ci-dessous en en schéma électrique.

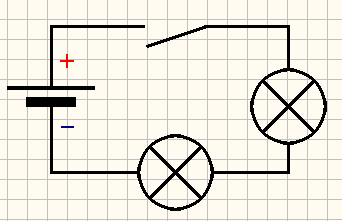

Correction :
