Intensité du courant

Intensité du courant électrique

1. Avec quoi mesure t-on un courant électrique ?

La mesure du courant électrique se réalise avec un Ampèremètre.

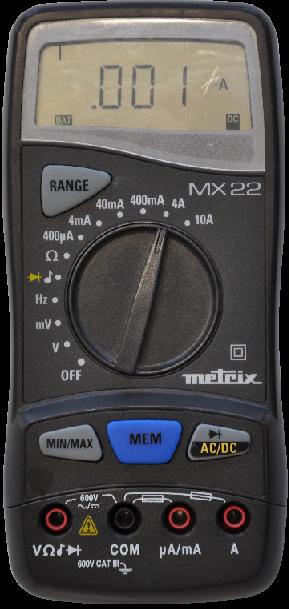

L'appareil représenté ci-contre est un multimètre. C'est à la fois :

un Ampèremètre,
un Voltmètre, et
un Ohmmètre.

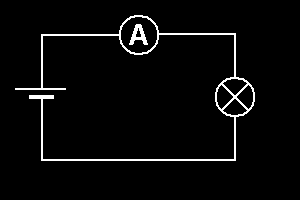

Nous ne l'utiliserons ici que dans sa fonction Ampèremètre. Dans un schéma électrique, il sera représenté par le symbole :

2. Comment branche t-on un Ampèremètre ?

Un Ampèremètre se place toujours en série dans un circuit électrique. Il se laisse alors traverser par le courant électrique qu'il mesure.

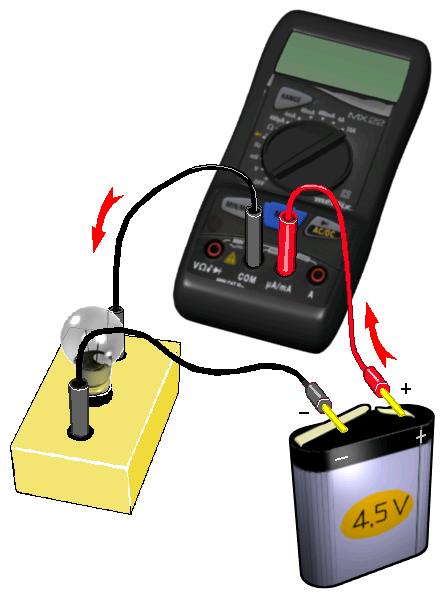

Les flèches rouges indiquent le sens de déplacement du courant électrique qui sort de la borne + de la pile, et revient par la borne - de cette même pile.

Le courant entre dans l'ampèremètre par la borne µA/mA, et sort par la borne COM.

3. Unité de mesure

L'intensité du courant électrique s'exprime en Ampère (A).

On utilise également les multiples et sous-multiples suivants :

le microampère (µA) : 1 µA = 0,000 001 A

Le milliampère (mA) : 1 mA = 0,001 A

Le kiloampère (kA) : 1 kA = 1000 A

Exemple : Que représente en Ampère, un courant de 250 mA ?
Réponse : 0,25 A

Exercice : Convertir :

0,056 kA = ........ A
1,2 A = ........ mA

4. Importance du choix du calibre sur la précision de la mesure

Un courant électrique qui circule dans un circuit a pour valeur 4,27 mA.
En fonction du calibre choisi, quelle serait la valeur affichée par notre Ampèremètre ?

Calibre choisi	Valeur affichée	Observations
400 µA	I µA	Dépassement de la valeur mesurée
4 mA	I mA	Dépassement de la valeur mesurée
40 mA	4.27 mA	Choix correct. Mesure précise
400 mA	4.3 mA	Perte d'un chiffre. Précision moyenne
4 A	.004 A	Perte de deux chiffres. Précision médiocre
10 A	0.00 A	Perte totale de l'information
