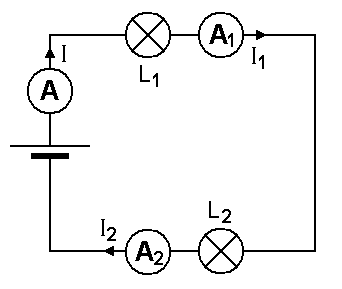

Nous avons placé 3 Ampèremètres dans le circuit pour mesurer les courants électriques I, I1, et I2.
Quelles sont les valeurs de ces 3 courants ? |
|
|
Nous avons placé 3 Ampèremètres dans le circuit pour mesurer les courants électriques I, I1, et I2.
Quelles sont les valeurs de ces 3 courants ? |
On observe que les 3 Ampèremètres indiquent la même valeur. Conclusion :
| Dans un circuit en série, l'intensité du courant électrique a la même valeur en tout point de ce circuit. |
| I = I1 = I2 |
|
Nous avons placé 3 Ampèremètres dans le circuit pour mesurer les courants électriques I, I1, et I2.
Quelles sont les valeurs de ces 3 courants ? |
Une partie du courant, sortant de la pile, passe dans la lampe n°1, et l'autre partie passe dans la lampe n°2. En conséquence :
| Dans un circuit en dérivation, l'intensité du courant électrique sortant de la pile est égal à la somme des courants passant dans chaque lampe. |
| I = I1 + I2 |
