Dans nos télévisions, postes de radio, console de jeux, etc. une "résistance" ressemble à un cylindre entouré de bagues de couleurs, et comportant à chaque extrémité une tige métallique destinée à être soudée sur un circuit imprimé.
|
Dans une ampoule, un grille pain, un radiateur électrique, etc. une "résistance" n'est qu'un simple fil métallique, souvent enroulé comme un ressort dans le but de garder un volume réduit, tout en conservant une grande longueur. |
|
|
Dans un téléphone portable et les petits appareils électroniques,
une "résistance" est un petit bloc noir sur lequel il est indiqué un nombre.
|
Elle est représentée par un simple rectangle avec à chaque extrémité le fil qui la relie aux autres éléments du montage.
Exemple de circuit comprenant 1 pile et 2 "résistances" :

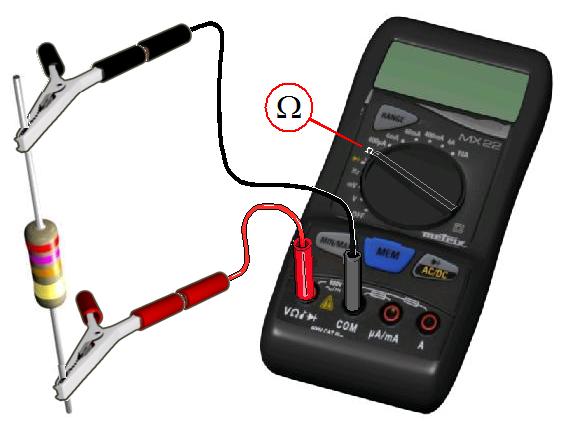

Le sélecteur (bouton) du multimètre est positionné sur Ω. Le multimètre est maintenant en mode : ohmmètre. La valeur que nous mesurons se nomme une résistance, et a pour unité l'ohm (Ω). L'objet et la valeur mesurée portent donc tous les deux le même nom. Pour éviter les confusions nous placerons le mot "résistance" entre guillemets lorsque nous parlerons de l'objet.
|
Une "résistance" (objet) possède une valeur de résistance qui se mesure en ohm (Ω). |
Lorsque les résistances sont très petites ou très grandes,
les multiples et sous-multiples suivants sont fréquemment utilisés :
Réalisons le montage suivant :
|
Nous utilisons :
Ouvrons et fermons notre interrupteur K. Que remarquons nous ? Conclusion ? |
