Choisir la bonne tension
1. Introduction
Sur cette lampe à basse consommation d'énergie, nous lisons : 230 V.
Que signifie la lettre V après le nombre 230 ?
Pourquoi le fabricant juge-t-il important d'indiquer cette valeur sur la lampe ?
Peut-on trouver ce genre d'information sur d'autres appareils électrique ?

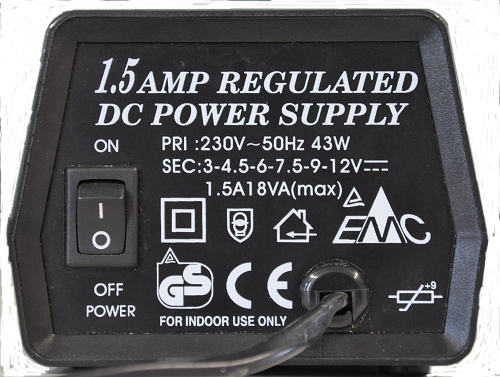

A droite le dos d'une alimentation capable de nous fournir tout un choix de tensions continues.
C'est cette alimentation que nous allons utiliser dans l'expérience suivante.
2. Expérience

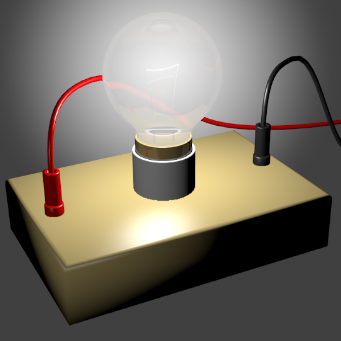

Aux bornes de notre alimentation, branchons une ampoule sur laquelle il est écrit 12 V.
Faisons ensuite varier la tension de sortie de l'alimentation grâce au bouton situé sur la face avant.
Vous pouvez refaire cette expérience en cliquant sur les petits boutons ci-dessous :
Pour quelle tension de la pile le fonctionnement de l'ampoule nous apparaît-il normal ?
Comment évolue l'intensité lumineuse de cette ampoule si nous baissons la tension ?
3. Tension nominale
Pour fonctionner normalement, un appareil électrique doit être alimenté avec une tension proche de sa tension nominale.
Lorsque la tension d'alimentation d'un appareil électrique est plus faible que sa tension nominale, on dit alors que l'appareil est en sous tension.
Comment élaire une lampe fonctionnant en sous tension ? Comment fonctionne un moteur en sous tension ?
4. Surtension
La surtension se produit lorsque la tension d'alimentation devient plus grande que la tension nominale.
Une surtension est dangereuse pour le matériel électrique. Elle peut griller une lampe, un moteur, ou
même mettre le feu dans les câbles électrique.

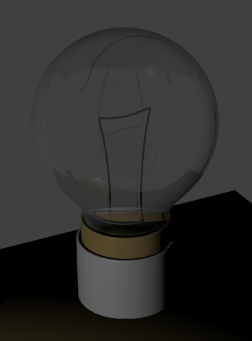

Cliquez sur le bouton "surtension" pour observer l'effet sur l'ampoule.
Changez l'ampoule si vous désirez recommencer.
Evitez ce genre d'expérience qui peut s'avérer dangereuse si l'ampoule explose
en projetant des éclats de verre.
