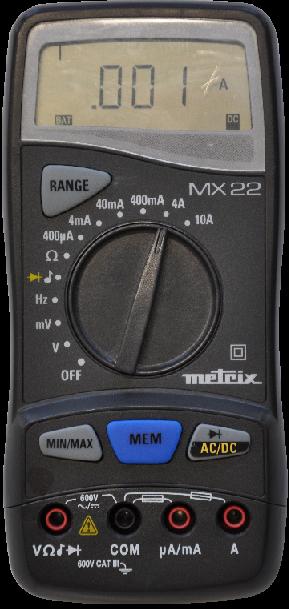

L'appareil représenté ci-contre est un multimètre. C'est à la fois :

• un Ampèremètre,
• un Voltmètre, et
• un Ohmmètre.

Nous ne l'utiliserons ici que dans sa fonction Voltmètre. Dans un schéma électrique, il sera représenté par le symbole :

Un Voltmètre se place toujours en dérivation dans un circuit électrique (aux bornes des dipôles). Il ne se laisse jamais traverser par le courant électrique du circuit.

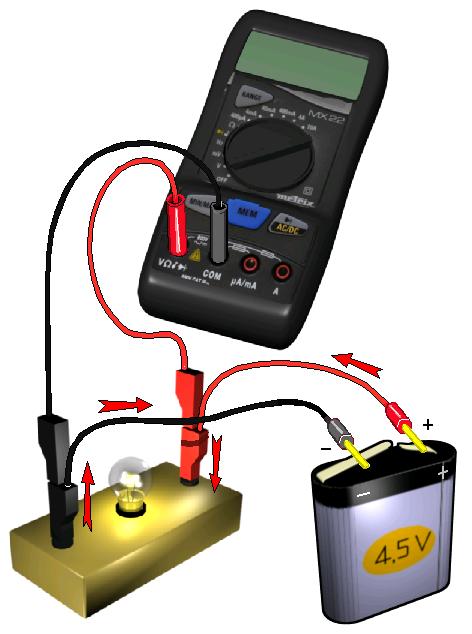

Le voltmètre est branché aux bornes de la lampe, et mesure la tension de cette lampe. La borne "COM" est branchée du côté - de la pile.

Le courant électrique représenté par les flèches rouges, sort de la pile par la borne +, traverse la lampe et revient à la borne -, sans jamais traverser le voltmètre.
