1. Qu'est-ce qu'une échographie ?

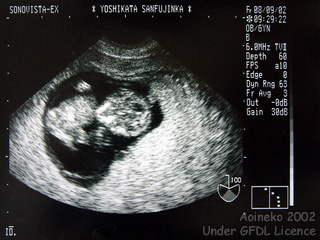

L'échographie est une technique d'imagerie utilisant des ultra-sons. En médecine elle est surtout connue pour donner une image du foetus dans le ventre de sa mère. On l'utilise également pour visualiser des organes (foie, coeur, etc.).

2. Une échographie, comment ça marche ?

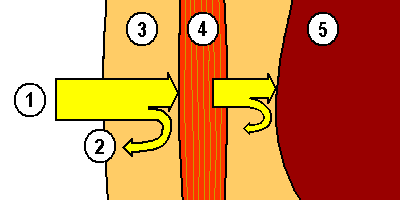

Une onde ultra-sonore est envoyée à travers la peau par un émetteur. Lorsque cette onde rencontre une matière différente, une partie de cette onde est réfléchie. L'enregistrement de l'ensemble des ondes réfléchies permet la construction par un ordinateur de l'image en coupe sur un écran.

3. Expérimentation (1ère partie)

Nous allons étudier la propagation des ondes ultra-sonores dans des matériaux différents.

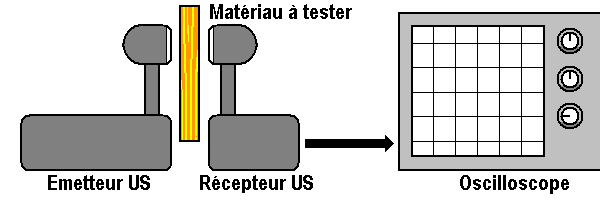

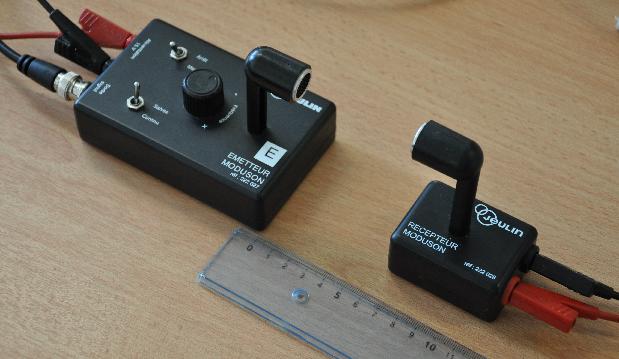

Expérience : Nous plaçons successivement des matériaux différents entre un émetteur et un récepteur à ultra-sons. Les signaux reçus par le récepteur sont visualisé sur un oscilloscope.

Matériaux à tester : bois, polystyrène, plexyglass, laine de roche, verre.

1) Placez le récepteur en face de l'émetteur.

4. Expérimentation (2ème partie)

L'échographie mystère

Un matériau dont la forme nous est inconnue, a été placé entre deux plaques de polystyrène.
En utilisant la technique précédente, mais en déplaçant lentement la plaque de polystyrène entre l'émetteur et le récepteur, cartographiez les zones de fortes ou faibles transmissions des ondes ultra-sonores. En déduire la forme cachée de l'objet mystérieux.

Remarque : Un cadrillage a été dessiné à la surface du polystyrène pour vous aider à vous repérer.
