Arduino et module ADA1334

Dans ce chapître, nous allons montrer comment analyser la couleur d'un objet. Pour celà, nous utiliserons un module ADA1334 relié à la carte Arduino par le bus I2C.

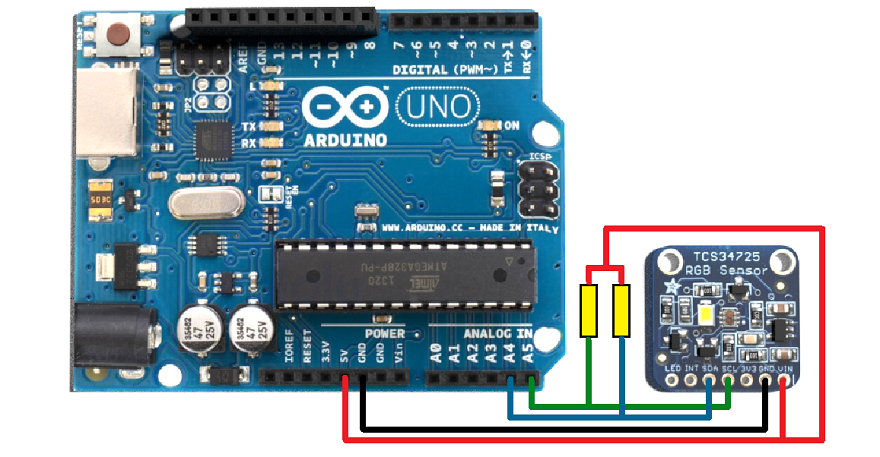

1. Câblage de la carte Arduino

Les deux résistances sont des résistances de 1.5 kΩ

2. Ajoût de bibliothèque

Pour une pleine utilisation du module ADA1334, et afin de permettre une programmation la plus simple possible, il sera judicieux d'installer une bibliothèque particulière.
1. Ouvrez le logiciel de programmation de la carte Arduino.

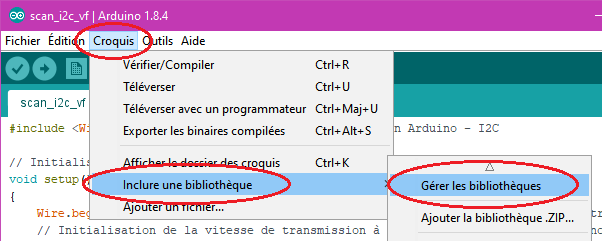

2. Ouvrez le menu : "Croquis", puis "Inclure une bibliothèque", et enfin "Gérer une bibliothèque".

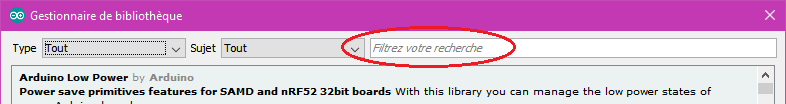

3. Dans la fenêtre qui s'ouvre : "Gestionnaire de bibliothèque", écrire "tcs" dans le champ "Filtrez votre recherche".

4. Recherchez dans la liste, la bibliothèque "Adafruit TCS34725", puis cliquez sur "More Info" et enfin sur le bouton "Installer".

C'est fini, vous venez d'installer la bibliothèque qui va nous permettre de gagner un temps précieux.

3. Programme

Le programme permettant de lire le module ADA1334 existe déjà dans les exemples.

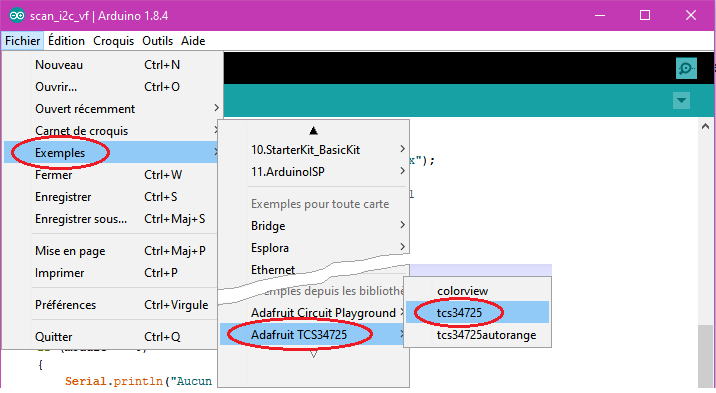

Cliquez sur "Fichier", puis "Exemples", puis "Adafruit TCS34725", et finalement "tcs34725".

4. Affichage dans le moniteur serie

...
