Exercices sur les forces

Un hélicoptère est généralement constitué d'une cellule (fuselage + train d'atterrissage), contenant un groupe motopropulseur (moteur) qui entraîne en rotation un rotor principal destiné à sa sustentation (qui lui permet de se soulever, de voler). Le groupe motopropulseur entraîne également un rotor plus petit nommé : "rotor anti-couple" dont l'effet ne sera pas étudié dans cet exercice.
L'hélicoptère est considéré en vol stationnaire (il vole en restant immobile). Masse de l'hélicoptère : 5400 kg. Pesanteur terrestre : g = 9,81 N/kg.

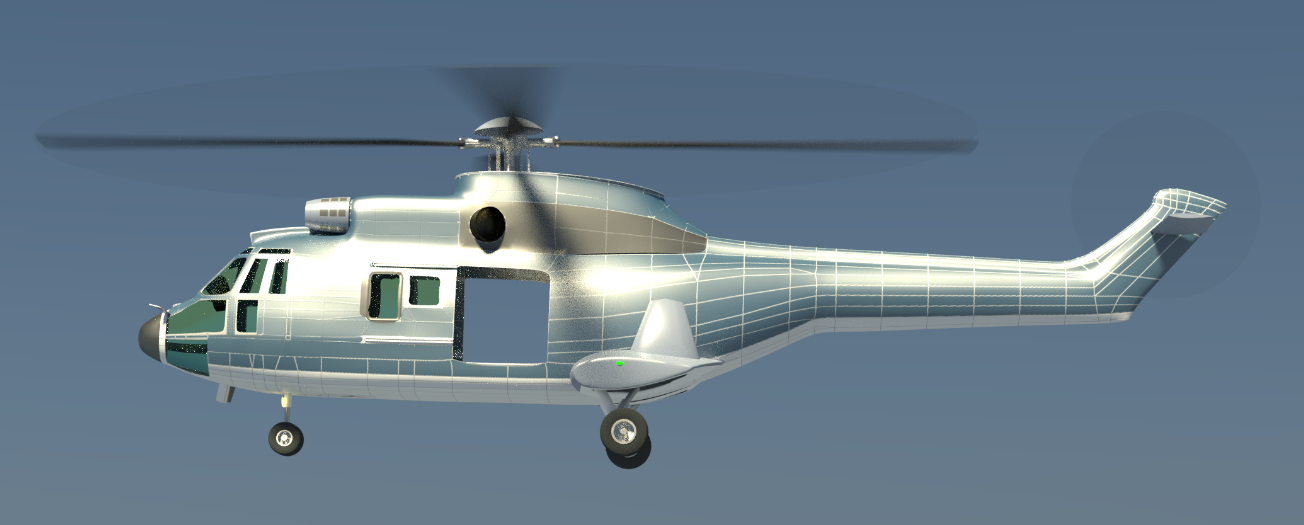

1) Sur l'image représentant l'hélicoptère, j'entoure la cellule en vert, et le rotor principal en bleu.
2) Calculez le poids de cet hélicoptère.
3) Représentez le diagramme des interactions s'exerçant sur la cellule de cet hélicoptère.
4) Caractérisez la force exercée par le rotor principal sur la cellule.
5) Représentez le poids, et la force exercée par le rotor principal, sur le dessin. Échelle : 1 cm pour 10 000 N
